用Windows Storage Server 2008做iSCSI存储服务器
Windows Storage Server 2008(以下简称WSS2008)是Windows Server 2008系列中的存储服务器版本，是企业级的文件服务器平台，支持多Administrator文件存储相关的优化特性、副本管理，以及iSCSI功能。简单来说，就是可以在普通的服务器上，安装上WSS2008,可以作为iSCSI存储服务器来说。而在以前，存储服务器的硬件、软件成本都非常的昂贵，有了WSS2008,构建低成本、易于管理的存储服务器成为可能。本节将介绍WSS2008做iSCSI服务器及其在网络中的应用。
小知识： iSCSI(Internet Small Computer System Interface, Internet 小型计算机系统接口),由IBM公司研究开发，是一个供硬件设备使用的可以在IP协议的上层运行的SCSI指令集，这种指令集合可以实现在IP网络上运行SCSI协议，用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络(SAN)。
1 版本选择
Windows Storage Server有32位和64位两个版本，其中64位有基本版(basic)、标准版(standard)、企业版(enterprise)和工作组版(workgroup)版，32位只有基本版。要使用WSS2008做iSCSI服务器，需要安装64位的企业版或工作组版。
WSS2008对服务器的要求也比较简单，只要能安装64位Windows Server 2008的计算机，都可以。用WSS2008做存储服务器，主要对硬盘的速度、容量，以及对网卡的速度要求比较高。一般情况下，具有64位的CPU(不需要虚拟化支持)、2GB内存、千兆网卡及千兆网络、40GB硬盘空间，就可以安装并运行WSS2008,但要做存储服务器，还需要更大的硬盘空间，为网络上的其他设备(或计算机)分配，这可以根据企业的需求配置硬盘，也可以在以后随时增加配置。需要特别注意，除非做实验，WSS2008的硬盘一定要进行数据冗余，也就是说，至少要做RAID1,推荐使用3块以上硬盘做RAID5,或者是6块以上硬盘做RAID50。
在下面的内容中，我们将通过几个典型的案例，介绍WSS2008做iSCSI存储服务器的使用情况。
2 WSS2008的基本配置
在安装完WSS2008后，以默认的管理员帐户登录，需要注意，其默认的密码是“wSS2008!”，注意，其中第1个字母是小写，后两个字母大写，最后是一个“惊叹号”。
在本示例中，WSS2008服务器的IP地址是192.168.1.88,存储空间是300GB。在安装的过程中，为操作系统划分了45GB左右的空间，剩余的空间用做存储使用(大约剩下255GB)。如图1所示。
图1 WSS可用的存储空间

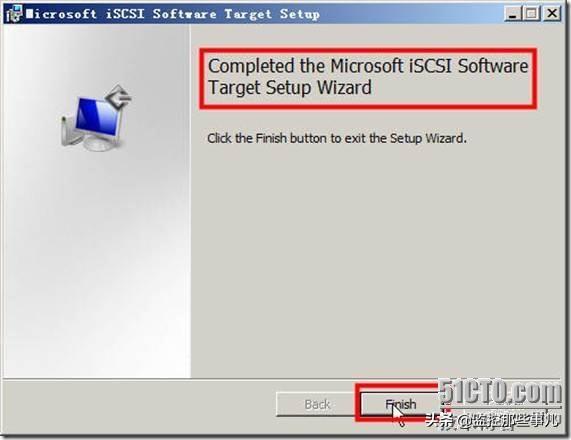

如果要将WSS2008做iSCSI的存储服务器，还需要Microsoft提供的“ISCSI Software Target”软件，这是一个大小为3738KB、名为iscsitarget.msi的软件，目前只有64位版本。软件的安装比较简单，完全按照默认值，即可以完成安装，如图2所示。
图2 安装iSCSI Target软件
安装完成后，从“管理工具”中运行“Microsoft iSCSI Software Target”程序，进入iSCSI存储管理程序。使用iSCSI磁盘的流程如下：
在iSCSI存储服务器上，创建“目标”
在iSCSI存储服务器上创建“虚拟磁盘”，并与“目标”建立连接
在iSCSI客户端，连接iSCSI存储服务器分配的“目标”，并连接到虚拟磁盘
在iSCSI服务器上，为虚拟磁盘进行扩容、快照等维护工作
在iSCSI客户端，刷新iSCSI磁盘，看到容量的更改。
3 在Windows 7等操作系统中使用WSS2008提供的虚拟磁盘
在本例中，将为IP地址为192.168.1.11的Windows 7计算机，在WSS2008存储服务器上，分配一个12GB左右的磁盘，并在工作站连接并使用该磁盘后，将该磁盘扩容到20GB左右，并在服务器上创建快照并恢复。
3.1 创建iSCSI目标
在iSCSI服务器上，创建iSCSI目标的步骤如下：

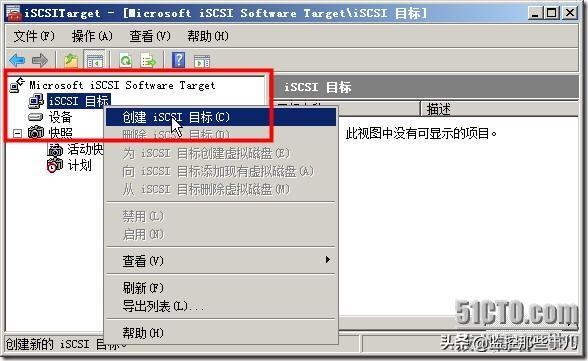

(1)在“Microsoft iSCSI Software Target”控制台中，用鼠标右键单击“iSCSI目标”，在弹出的快捷菜单中选择“创建iSCSI目标”，如图3所示。
图3 创建iSCSI目标

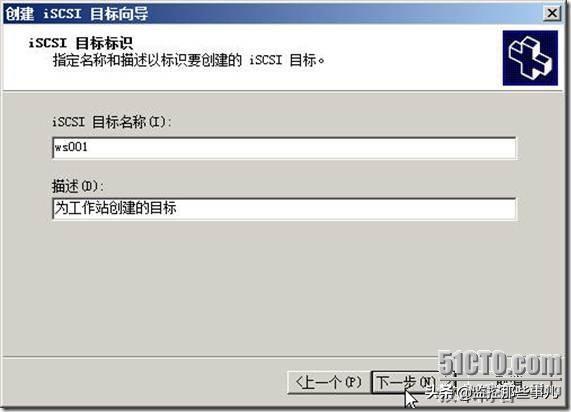

(2)在“iSCSI目标标识”页中，在“iSCSI目标名称”文本框中，键入要创建的iSCSI目标名称，在本例中为ws001；并在“描述”文本框中，键入相关的说明信息，如图4所示。
图4 设置目标名称
(3)在“iSCSI发起程序标识符”页中，单击“高级”按钮，在弹出的“高级标识符”对话框中，单击“添加”按钮，在弹出的“添加/编辑标识符”对话框中，在“标识符类型”下拉列表中选择“IP地址”，并键入工作站的IP地址，本例为192.168.1.11,然后单击“确定”按钮，如图5所示。
图5 添加标识符
(4)返回到“iSCSI发起程序标识符”页后，单击“下一步”按钮；在“正在完成创建iSCSI目标向导”页中，单击“完成”按钮。
3.2 创建虚拟磁盘并连接到iSCSI目标
返回到“Microsoft iSCSI Software Target”控制台后，创建虚拟磁盘，主要步骤如下：

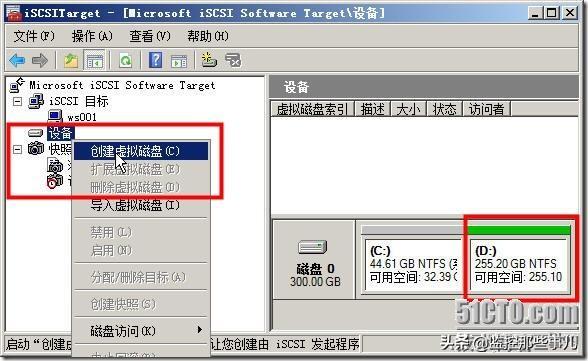

(1)用鼠标右键“设备”，在弹出的快捷菜单中选择“创建虚拟磁盘”，如图6所示。进入创建虚拟磁盘向导页。
图6 创建虚拟磁盘
(2)在“文件”页中，选择保存虚拟磁盘所在的分区，并设置以vhd为扩展名的虚拟磁盘文件，指定保存位置，在本例中，为d:ws01.vhd，如图7所示。
图7 创建虚拟磁盘

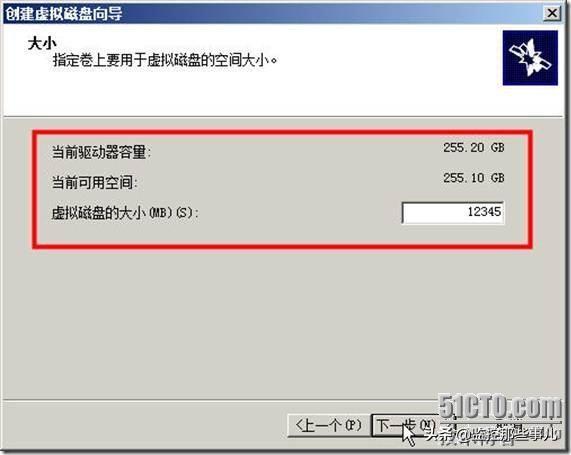

(3)在“大小”页中，为虚拟磁盘设置大小，在本例中，设置为12345MB(大约12GB左右)，如图8所示。在本页中，显示出了当前驱动器容量、可用空间的最大值。
图8 设置虚拟磁盘大小
(4)在“描述”页中，为虚拟磁盘添加描述信息。

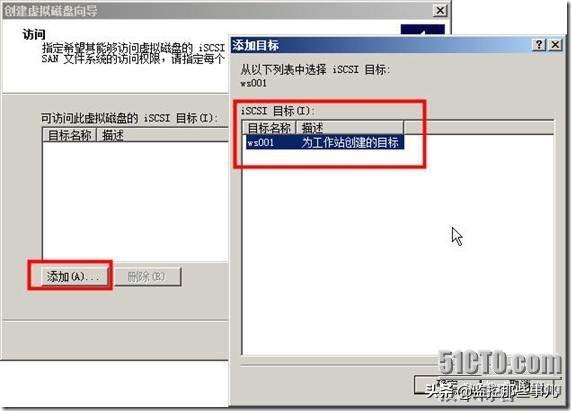

(5)在“访问”页中，单击“添加”按钮，在弹出的“添加目标”对话框中，选择将新创建的磁盘与一个iSCSI目标连接起来，在此选择上一节创建的名为ws001的目标，如图9所示。
图9 添加iSCSI目标
(6)在“正在完成‘创建虚拟磁盘向导’”页，单击“完成”按钮。

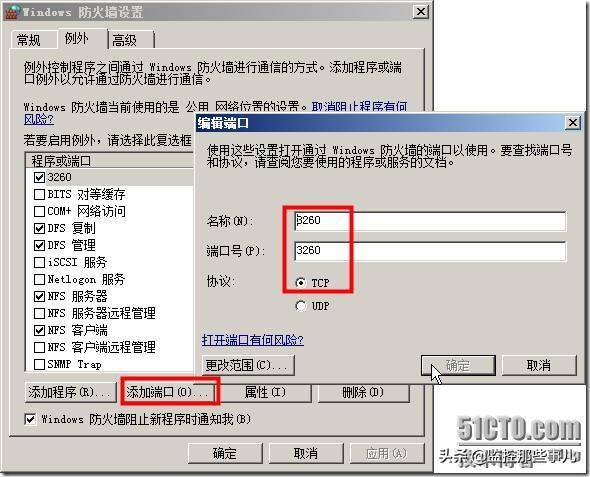

如果WSS2008启用了防火墙服务，则需要添加(开放)TCP的3260端口，这样才能为客户端提供服务，如图10所示。
图10 添加TCP的3260端口
3.3 在工作站上连接iSCSI磁盘
在IP地址为192.168.1.11的Windows 7工作站上，执行如下的步骤，添加WSS2008提供的iSCSI磁盘。

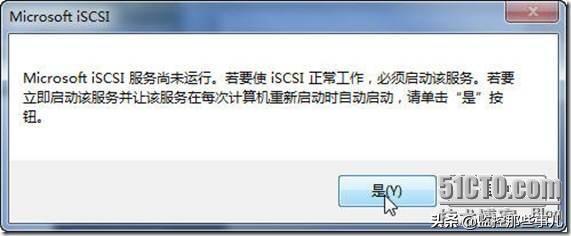

(1)在Windows 7操作系统中，从“管理工具”中运行“iSCSI发起程序”，如果以前没有运行过，则会弹出对话框，提示需要运行“Microsoft iSCSI服务”，如图11所示。
图11 运行Microsoft iSCSI服务

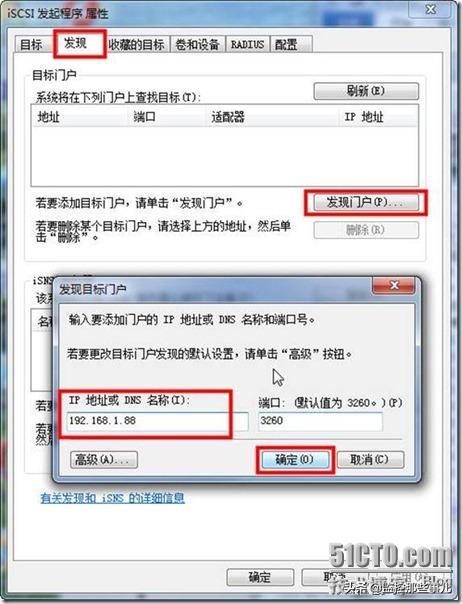

(2)在“iSCSI发起程序 属性”对话框中，进入“发现”选项卡，单击“发现门户”按钮，在弹出的“发现目标门户”对话框中，键入iSCSI服务器的IP地址，本例为192.168.1.88,然后单击“确定”按钮，如图12所示。
图12 添加iSCSI服务器

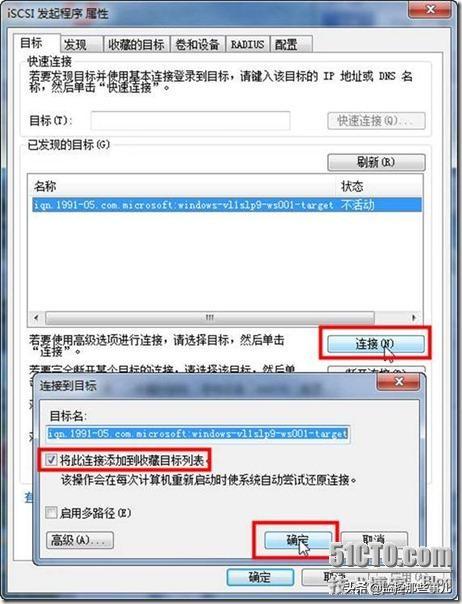

(3)单击“目标”选项卡，可以看到，已经连接到iSCSI服务器，单击“连接”按钮，在弹出的“连接到目标”对话框中，单击“确定”按钮，如图13所示。
图13 添加目标
(4)单击“收藏的目标”选项卡，可以看到收藏的目标，单击“确定”按钮，完成iSCSI磁盘的添加。
图14 收藏的连接
然后进入“计算机管理→存储→磁盘管理”中，为新添加的磁盘(基于iSCSI协议)进行初始化、创建卷的工作，如图15所示。
图15 新建简单卷

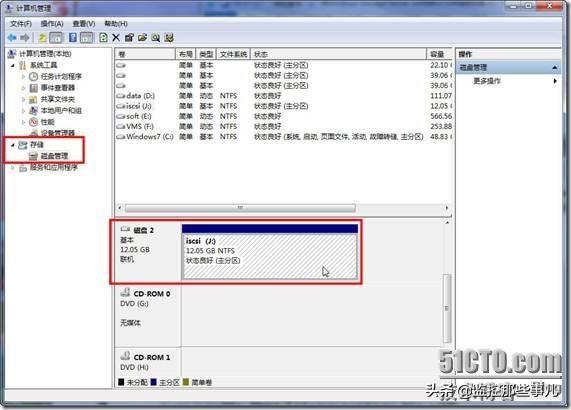

创建卷后对其格式化，可以看到，新添加了一个12.05GB的磁盘，如图16所示。
图16 新添加的磁盘
以后就可以像使用本地硬盘一样，使用这个保存在WSS2008服务器上的磁盘了。
3.4 在iSCSI服务器上为磁盘扩容
在初期，为工作站分配了12GB的网络磁盘，如果在使用一段时间后，客户认为硬盘比较小，则可以在服务器上，对硬盘进行“扩容”，主要步骤如下：

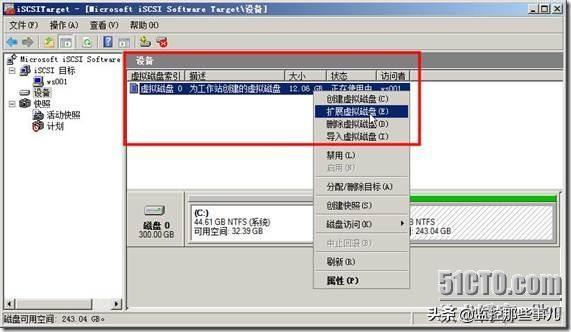

(1)在“Microsoft iSCSI Software Target”控制台中，在“设备”列表中，用鼠标右键单击为工作站创建的虚拟磁盘，在弹出的快捷菜单中选择“扩展虚拟磁盘”，如图17所示。
图17 扩展虚拟磁盘

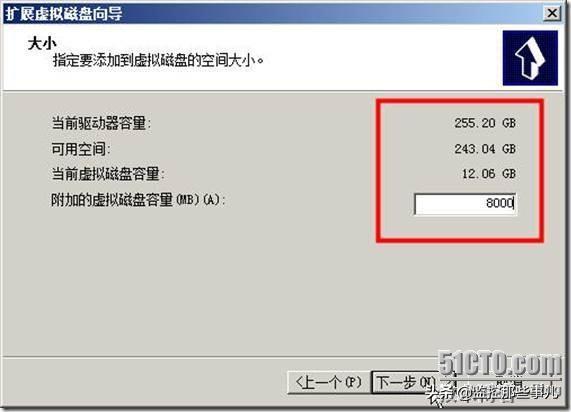

(2)在“大小”页中，在“附加的虚拟磁盘容量(MB)”文本框中，键入扩展的容量大小，在此扩展8000MB，如图18所示。
图18 扩展8000MB
(3)其他选择默认值，完成扩展向导。
3.5 在工作站上刷新磁盘扩展卷

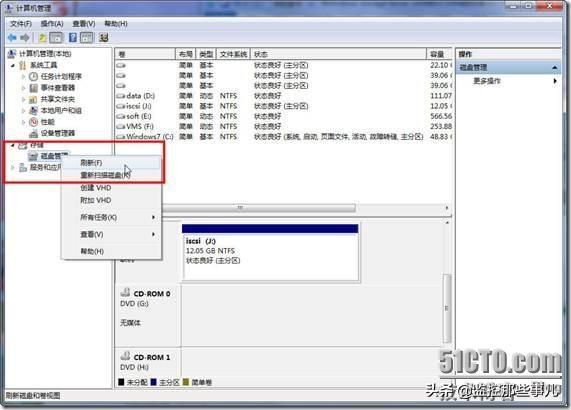

然后，返回到Windows 7工作站上，在“计算机管理→存储→磁盘管理”中，用鼠标右键单击，在弹出的快捷菜单中选择“刷新”(如图19所示)，重新扫描磁盘。扫描后，可以看到，在现有卷后面增加了8000MB，如图20所示。
图19 刷新
图20 新增加的磁盘空间
对于工作站新增加的磁盘空间，可以选中已经创建的分区，用鼠标右键单击，在弹出的快捷菜单中选择“扩展卷”的方式，扩展现有卷的大小，也可以进入命令提示符，扩展卷的大小。使用这两种方式的区别是：如果使用图形界面，则在扩展之后，会显示两个都为J盘的分区，而使用diskpart命令扩展，扩展后，显示一个分区盘符。当然对于操作系统来说，无论是显示一个分区还是两个分区，扩展后卷的容量大小、使用方法都是一样的。
(1)进入命令提示符，执行diskpart命令
然后执行select disk 2，选择iSCSI磁盘，在“磁盘管理”中，新添加的硬盘序号为2。
然后执行list partition，显示当前分区的名称、数量，可以看到下面的提示：
分区 ### 类型 大小 偏移量
------------- ------------ ------- -------
分区 1 主要 12 GB 1024 KB
然后执行select partition 1，选择第一个分区。
执行extend命令扩展现有卷，扩展完成，执行exit退出。
执行过程如图21所示。
图21 执行diskpart扩展硬盘

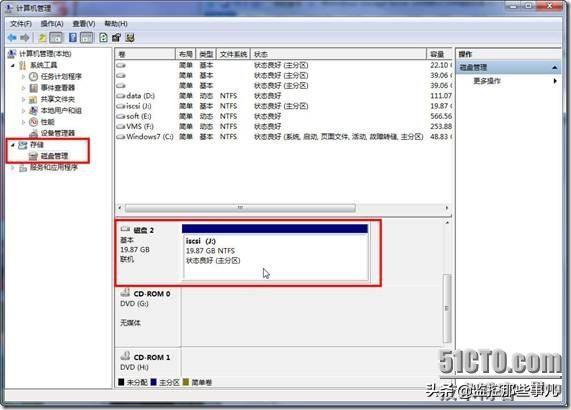

(2)扩展后，返回到“磁盘管理”，可以看到，当前磁盘卷大小已经变为19.87GB，如图22所示。
图22 扩展后的卷大小
3.6 在服务器上创建快照
在WSS2008存储服务器上，可以为分配给用户的虚拟磁盘创建多个“快照”，并且在用户需要的时候“回滚”快照，将虚拟磁盘数据恢复到快照时的状态。

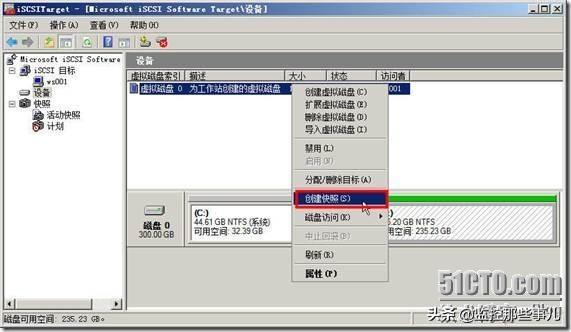

创建快照的方式比较简单，你只要在“设备”列表中，用鼠标右键选中虚拟磁盘，在弹出的快捷菜单中，选择“创建快照”(如图23所示)，就可以完成快照的创建，并且可以随时创建多个快照。
图23 创建快照
但要想恢复快照，则比较“麻烦”，主要步骤如下：
(1)删除磁盘：在“iSCSI目标”中，选中使用快照的“目标”，在右侧的虚拟磁盘列表中用鼠标右键单击，在弹出的快捷菜单中选择“从iSCSI目标删除虚拟磁盘”，如图24所示。
图24 删除虚拟磁盘
(2)删除之后，虚拟磁盘的状态变为“空闲”。
(3)在“快照→活动快照”中，在右侧“活动快照”列表中，选择一个快照用鼠标右键单击，在弹出的快捷菜单中选择以“回滚到快照”，如图25所示。
图25 回滚到快照

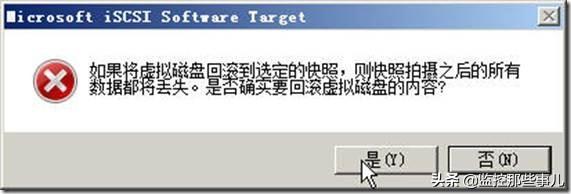

(4)在弹出的对话框中单击“是”按钮，如图26所示。
图26 确定回滚快照

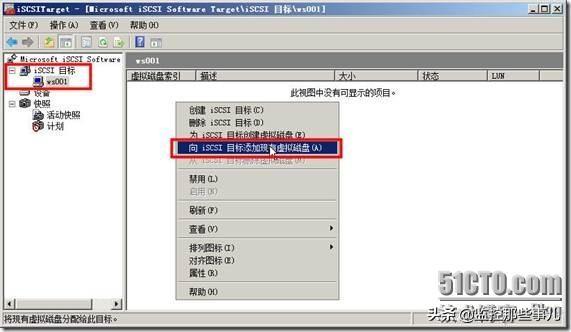

(5)回滚完成后，在“iSCSI目标”中，为iSCSI目标重新添加现有虚拟磁盘，如图27所示。
图27 添加现有虚拟磁盘
(6)在弹出的“添加虚拟磁盘”对话框中，选择第(1)步删除的虚拟磁盘，如图28所示。
图28 添加删除的虚拟磁盘
(7)在工作站上，刷新或重新连接iSCSI虚拟磁盘，即可以看到“回滚”后的数据。
3.7 在Windows XP/2003上使用外部磁盘
在Windows Vista、Windows 7、Windows 2008及其之后的操作系统集成了“iSCSI发起程序”，而在Windows XP及其以前的操作系统中，并没有集成这款软件，如果要在Windows XP、Windows 2003工作站上，使用WSS2008提供的iSCSI虚拟磁盘，则需要在这些操作系统上安装Microsoft iSCSI Initiator(iSCSI发起程序)，这个软件可以从Microsoft网站下载，目前最高版本是2.08，包括运行在32位Windows下的x86版本和运行在64位Windows下的x64版本，以及运行在“安腾”系统上的ia64版本。这个软件 安装很简单，安装后的使用方法，与在Windows 7下使用类似，在此不再过多介绍。
